銘將機械

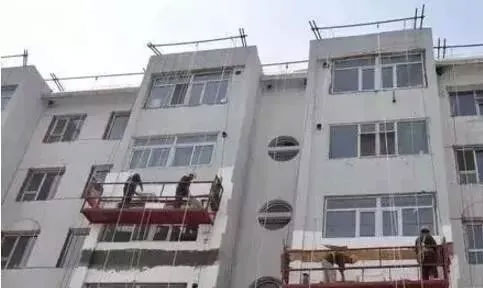

　　外保溫施工中（zhōng），經常會遇到防護麵（miàn）層（céng）砂漿出現局部泛白，特（tè）別是在天氣潮濕的沿海地區或防護麵層砂漿剛施工（gōng）完不久被雨（yǔ）水淋過，泛白現象更是經常會發生。這（zhè）些（xiē）表麵泛白是什麽原因造成的呢？又怎麽能預防這種現象的（de）發生呢？

　　分析砂漿泛白的原因

　　1、防護麵層砂漿硬化後，即（jí）使（shǐ）比（bǐ）較幹（gàn）燥，但在使用過程中總會受到雨水浸泡，當水分滲入其（qí）內部，將其內部可溶性物（wù）質（如NaOH、KOH、Na2SO4、Ca(OH)2等）帶出（chū）來，堿（jiǎn）與空氣中的CO2和水分發生反應生成碳酸鹽，與硫酸鹽一起沉澱在表麵，且象CaCO3、CaSO4等物質不易被雨水（shuǐ）衝走，因而牢固地附著在防護麵層表麵。

　　2、當有一定濕度時,空（kōng）氣中的CO2與水分結合形成H2CO3,H2CO3與（yǔ）基（jī）材表麵的Ca(OH)2發生反應,生成CaCO3;H2CO3還會滲透到基材內部與Ca(OH)2化合（hé）成Ca(HCO3)2,Ca(HCO3)2也會隨著表麵水分蒸發被水分從基材內部帶出來,直接結晶,或者再與H2CO3反應生成CaCO3。

　　3、由於工業汙染,空（kōng）氣中一般含有一定量（liàng）的（de）SO2,SO2溶於雨水後形成酸雨（yǔ）,這種酸雨滲入基材內部,與（yǔ）基（jī）材中的堿性物質相結合並（bìng）隨著水分遷移到表麵結晶（jīng）,也會引起泛白。上述這些白色物質的析出結晶在一定程度上可以（yǐ）增加基材表麵的密實性,但是由於雨水循環作用,會將沉積在表麵的可溶性的結晶物衝走,而基材內部由（yóu）於可（kě）溶性（xìng）物質的溶出,增（zēng）大了孔隙（xì）率,降低了基材的抗滲（shèn）性,從而會使鹽、堿（jiǎn）的析出作用加劇。

　　預防泛白措施（shī）

　　注重材料選擇

　　1、在選用水（shuǐ）泥時,應盡量選用堿金屬氧化物含量低的低堿水泥。

　　2、配製防護（hù）麵層（céng）砂漿時，對集料要有一定的選擇性，應該（gāi）嚴格控製其可溶性鹽含（hán）量。

　　3、盡（jìn）量（liàng）不使用堿金屬含量高的外加劑。在配（pèi）製防護麵層砂漿（jiāng）或砂（shā）漿時,采用適宜的外（wài）加劑,如使用減水劑或高效減水（shuǐ）劑,可（kě）以（yǐ）降低拌（bàn）和用水量,從而減小防（fáng）護麵層砂漿或砂漿的孔隙率（lǜ）,改善孔結構,提高抗滲性能。可以說,隻要是能夠增強防護麵層砂漿或砂漿密實性、減少開裂且含（hán）堿金屬氧化物少的外加劑都（dōu）可采用（yòng），如防水劑、膨脹劑和早強劑等。

　　加強（qiáng）施工防範

　　當然，在施工時,應采取積極的預防措施。首先，外（wài）保溫施工中應時刻（kè）注意天氣變化（huà），避免低溫及高濕（shī）天氣條（tiáo）件（jiàn）下施工防護麵層砂（shā）漿；另外，外保溫防護麵層砂漿施工完（wán）成之後不（bú）宜暴（bào）露時間過（guò）長，應（yīng）及時進行外飾麵施工並避免遭受雨淋。防（fáng）護麵層砂漿在初凝時,滲出表麵的水分越多,出現泛白（bái）的（de）嚴重性就越大,也就是說水灰比（bǐ）大的防護麵層砂漿泛白較多,為此,在滿足施工操作的前（qián）提下,應盡量減少拌和用水量。當泛白現象（xiàng）發生後,在（zài）不影響砂漿性能的情況下,尋找一些（xiē）有效對策來處治,對消（xiāo）除泛（fàn）白,是非（fēi）常可取（qǔ）的。
