13213162960
隨著建(jiàn)築業的發展,建築框(kuàng)架(jià)結構已成為趨勢,隨(suí)著時間的推移和人們對住房(fáng)要求標準的提高,現有的使用水泥砂漿(jiāng)抹灰技術暴露出了很多問題,空鼓、開裂很難得到控製,抹灰(huī)石(shí)膏(gāo)恰恰(qià)彌補了這(zhè)些缺點。抹灰石膏是一種更新型、更環保、更經(jīng)濟的國家重點推廣材料,因為石膏的物理性能和操作性能,具有早強、快(kuài)硬、粘結力強,施工效(xiào)率高、不(bú)空鼓、不開裂、不返堿、表麵光(guāng)滑細膩等(děng)特點,開(kāi)始廣泛應用(yòng)於建築內牆抹灰,終將替代(dài)傳統的水泥砂漿。
抹灰石膏(gāo)的性能特點(diǎn)
1、保水性和工作性
抹灰石(shí)膏具有良好的保水性和工作性,能保抹灰石膏抹灰後水化反應完全,其抹灰層強度不致因失水而(ér)降低;實驗表明抹灰石膏硬化後(hòu),抹灰層強度隨含水率的降低而增加。
2、 粘結性和微膨(péng)脹性
抹灰石膏具有良好的粘結性和微膨脹性。抹灰石膏具(jù)有良好的和易性利流動(dòng)性使漿(jiāng)料易(yì)滲透到牆壁的空隙及凹凸縱橫(héng)的縫隙中,漿料硬化後(hòu)體積微膨脹,構成鍵榫與細小鉤掛係統,使抹灰層與基層緊貼,加氣(qì)混凝土和抹(mò)灰麵間的咬合能力得以加強,粘結強度增加,因(yīn)此不僅落地灰少(shǎo)、材料損耗小,且可確保兩者(zhě)界麵間不致因幹燥而引起收縮應力產生空鼓和開(kāi)裂。
3 排濕和吸濕性能
抹(mò)灰石膏硬化後,內部特有的多孔網絡結構(gòu)使其具有良好的排濕和吸濕性能,有利於加氣混凝土自身的幹燥,從而避免了因(yīn)加(jiā)氣混凝(níng)土“墨水瓶”結構構造造成內部含水率不同而(ér)引起的(de)幹縮(suō)變形差。

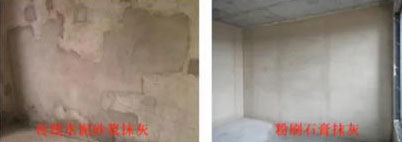

抹灰石膏(gāo)與傳統水泥砂漿對比

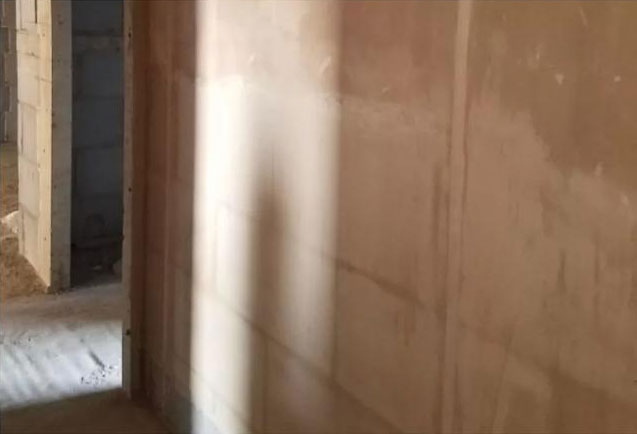

表(biǎo)麵無開裂和(hé)空鼓
傳統水泥(ní)抹灰(huī)砂漿的收縮(suō)率一般為(wéi)0.15%,石膏的膨脹率為(wéi)0.02%,這就決(jué)定了(le)水(shuǐ)泥抹灰砂漿在水化過程中(zhōng)產生收縮(suō)空鼓(gǔ)開(kāi)裂是不可避免的,隻能通(tōng)過添(tiān)加劑(jì)和養護減輕,但是(shì)不可能完全解決,而石(shí)膏是微膨脹的,正常情況下在水化過程中是不可能產生空鼓開裂,而且石膏(gāo)的水(shuǐ)化過程很快,在24小時基本水化完成,因此體積穩定性很好(這是石膏大量用於生產磨(mó)具的原因)。此外對於機噴型石膏砂漿牆麵,如後期(qī)需要重新埋管(guǎn)、設備(bèi)改裝等產生的修(xiū)補,不會產生牆(qiáng)麵起殼和空(kōng)鼓現(xiàn)象。
2.降低建築負荷、前期(qī)設(shè)計可減低工程成本
抹(mò)灰石膏容重為850-950kg/m3,隻有傳統水泥 抹灰砂漿(jiāng)1800-2000kg/m3的一半,例(lì)如一(yī)棟(兩個單元20層)改用抹灰石膏代替傳統水泥砂漿,則整棟樓將減少550噸負荷。
3.施工(gōng)效率高

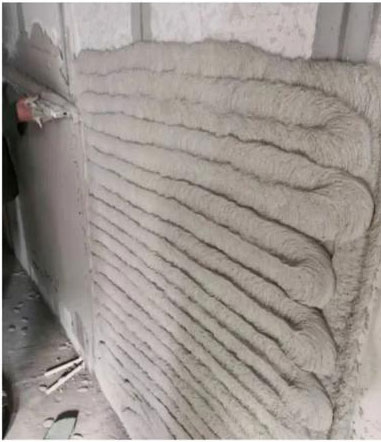

抹灰石膏容重隻有傳統(tǒng)水泥抹灰砂漿的一半左右,且(qiě)抹灰石膏砂漿厚層厚度一般情況下僅有水(shuǐ)泥砂漿厚度的三分之(zhī)一到二分之一,因此(cǐ)工人施工(gōng)的勞(láo)動(dòng)強度會(huì)大大降低,施工效率也會隨之提高。另外抹灰粉刷石(shí)膏施工(gōng)後(hòu)不需要養護,水化凝(níng)結(jié)時間(jiān)短,24小時後可以進行下道工序施工。采取機械施工,每台/每班工作(zuò)量在400m2,能有效提高工期(qī)質量,避(bì)免常規砂(shā)漿粉刷施(shī)工時對勞(láo)動力的大量需求。
4.降低運輸成本
同樣的施工麵積用抹灰石膏(gāo)代替傳(chuán)統抹灰水(shuǐ)泥(ní)砂漿可以降低一半的用量,一棟樓將減少約550噸(dūn)的運輸(shū)和上電梯費用;

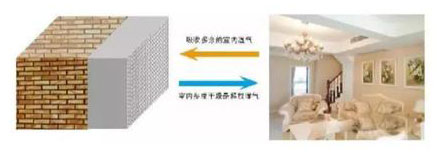

5.調節空氣濕度
在外界濕度高於抹灰石膏(gāo)相對應(yīng)的濕(shī)度時(shí),由於外界蒸汽壓高於其飽和蒸汽壓,促使內部表現為吸附水分,從而延緩濕度上升;當外界濕度低(dī)於抹灰石膏相對應的濕度時,外界蒸汽壓低(dī)於其飽和蒸汽(qì)壓,促使內(nèi)部水分子蒸發,因此,可起到調節控製濕度(dù)的作用。
6.有效阻燃(rán)性
二水石膏的分子量為172,水分子量為18,一套100m2的房子在遇上火災時,在溫度達到110℃以上,二水石膏會快速釋放結晶水(shuǐ)變(biàn)為半水石膏再進一步轉變為無水石膏,可以釋放560kg水,水在(zài)蒸(zhēng)發過程中能夠吸收(shōu)大量的(de)熱量,能夠有效阻止房間溫度的快速上升,提高逃生機會。
7.綠(lǜ)色環保
石膏經過無害化處理(lǐ)後,不含可溶(róng)性的汙染物,使用的無機凝膠材料、添加劑均為環保產品,製(zhì)成的輕質(zhì)抹灰石膏不(bú)釋放(fàng)甲醛等有害物,綠色環保、安全放(fàng)心。
8.隔熱節能、吸音、抗衝擊

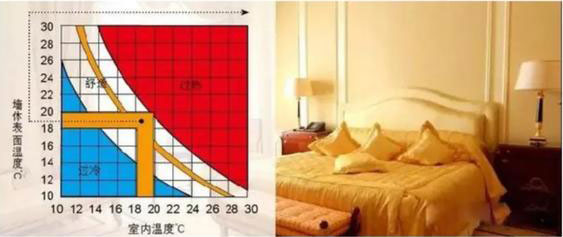

抹灰石膏導熱係(xì)數為0.17w/(m·k),傳統水,泥抹灰砂漿的導熱係(xì)數為0.93w/(m·k),所以抹灰粉刷石膏的(de)導熱(rè)係(xì)數是傳統水泥抹灰(huī)砂漿的20%,有一定的保溫隔熱效果(guǒ),可(kě)以降低建築物的(de)能耗。
抹(mò)灰石(shí)膏在(zài)凝結(jié)過程中,內部產(chǎn)生微小的空隙,因(yīn)此能衰減(jiǎn)聲壓,又可防止聲能投射,能夠將聲能(néng)轉換能(néng)熱能,故具(jù)有良好的隔音性能(néng)。
由於凝結後的多孔結構,能夠有效的吸收(shōu)衝擊能,因(yīn)此在受到衝擊時(shí)不會開裂脫落。

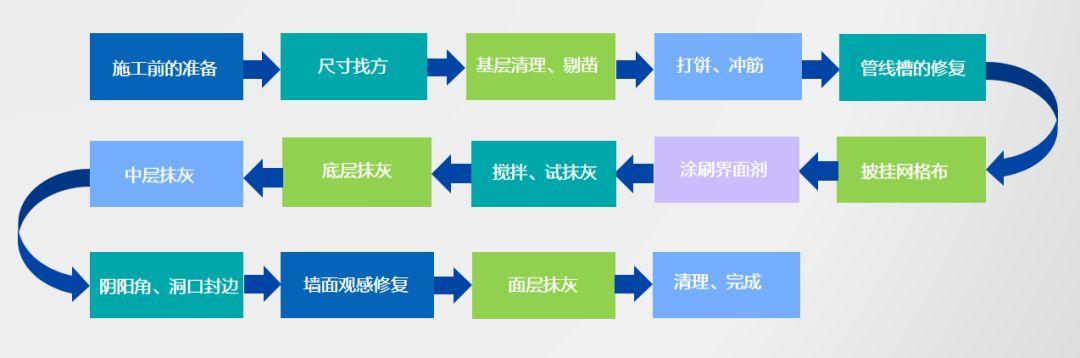

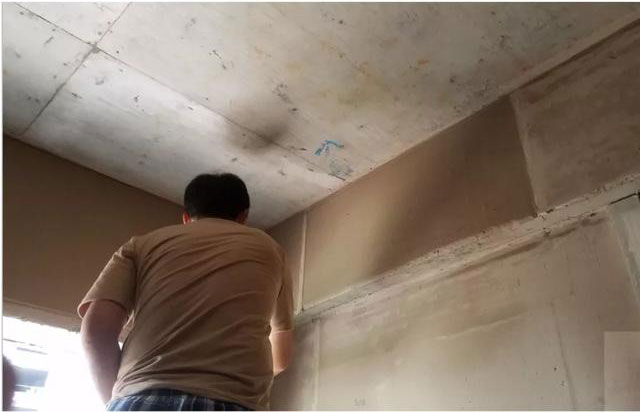

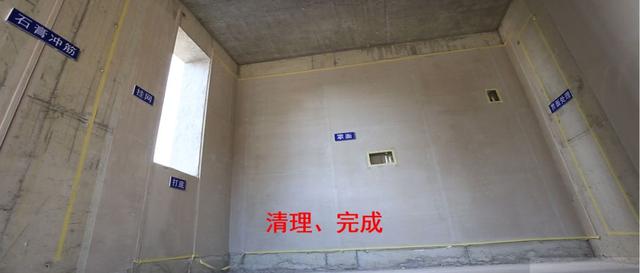

抹灰石膏內牆抹灰工藝(yì)
1.基層處理
將砌體牆與結構(gòu)牆體高低差部補平,牆體汙(wū)染(rǎn)物(wù)清理(lǐ)幹淨,並充分澆水濕潤,必要時用界麵劑處理。

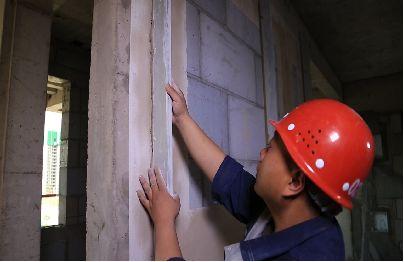

2.貼灰餅衝筋
根據牆麵的平整度和垂直度確定(dìng)各灰餅的厚(hòu)度,用粘接石膏粘接(jiē)衝筋條(tiáo)作(zuò)為標筋,層高3 m 以下一般(bān)設兩道橫(héng)標筋,層(céng)高3m以上(shàng)一般(bān)設三道橫標筋,在靠牆地麵鋪設橡皮板,以便收回使用落地(dì)灰。

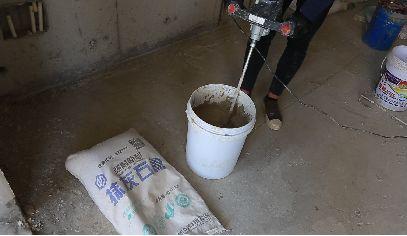

3. 製備漿料
用電(diàn)動攪拌器攪拌:直接(jiē)將強耐(nài)抹灰石膏加入幹淨的清水(shuǐ)中(水粉重量比約為75:100),用大功率電動攪拌機連續攪(jiǎo)拌不少(shǎo)於2min,混合均勻,攪拌好的料應在20min~45min內使用完畢。做到勤拌勤用,每次(cì)拌料用完後再拌(bàn),嚴禁(jìn)在拌成的稠漿中加水(shuǐ)再用。抹灰(huī)前對牆體(tǐ)表麵的塵土、模板夾渣;垃(lā)圾(jī)及清理幹淨。

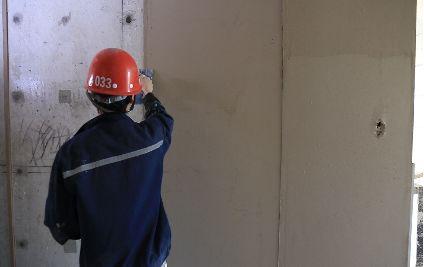

4. 底層(céng)、中層抹灰
手工抹灰前必(bì)須先檢查(chá)衝筋完成麵的(de)平整度、垂直度。用(yòng)靠尺、拉通線的方法檢查;
第一遍建議用垂直方向(xiàng)從下往上(shàng)塗抹、按壓抹灰(huī)石膏,第二遍(biàn)建議用水平方向塗抹、按壓(yā)輕質抹灰石膏。兩遍塗抹和按壓的方(fāng)向必須垂直進行才能確保(bǎo)輕(qīng)質抹灰石膏和基(jī)層牆體的粘結效果 ;
5.陰陽角、門(mén)窗洞口封邊處理
嚴格按照施工圖紙(zhǐ)及現場(chǎng)技術交底的要(yào)求進行施工;嚴格控(kòng)製門窗洞口的尺寸;室(shì)內牆麵、柱(zhù)麵的陽角和(hé)門洞口(kǒu)的陽角抹灰要求線角清晰,並防止碰壞。
6.麵層抹灰
待中層石膏抹灰(huī)砂漿6-7成幹時,使(shǐ)用專業的石(shí)膏抹灰麵層砂漿抹麵處理;由上而下進行,隨抹隨壓實;要求麵(miàn)層砂漿與中層粘結牢固。

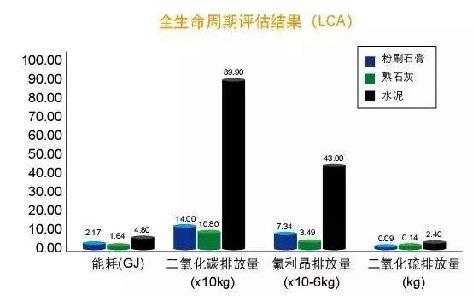

抹灰石膏采用脫硫石膏,能夠減少(shǎo)二氧化硫、二氧化碳排量,節能減(jiǎn)排,具有顯著的經濟和社會效益(yì)。
隨著國家環境(jìng)治理大氣管控常態化及勞動力成(chéng)本的提升,水泥原材料的漲價,建築(zhù)用砂資(zī)源的匱乏,抹(mò)灰石膏的應用前景非常廣闊,政府在政策和資(zī)金等(děng)方麵大力支持。由此一來(lái),既能緩解建築用砂存在(zài)質量和資源枯竭的問(wèn)題,同時減少建築(zhù)牆體粉刷工程出現空鼓、開裂等質量問題,還有利於環(huán)境保(bǎo)護和工業副(fù)產品石膏資源綜(zōng)合開發利用。
無機輕集(jí)料保溫(wēn)砂漿材料(liào)組成對性能影響的研究
幹粉砂漿成套設備之無重力混合機介紹
